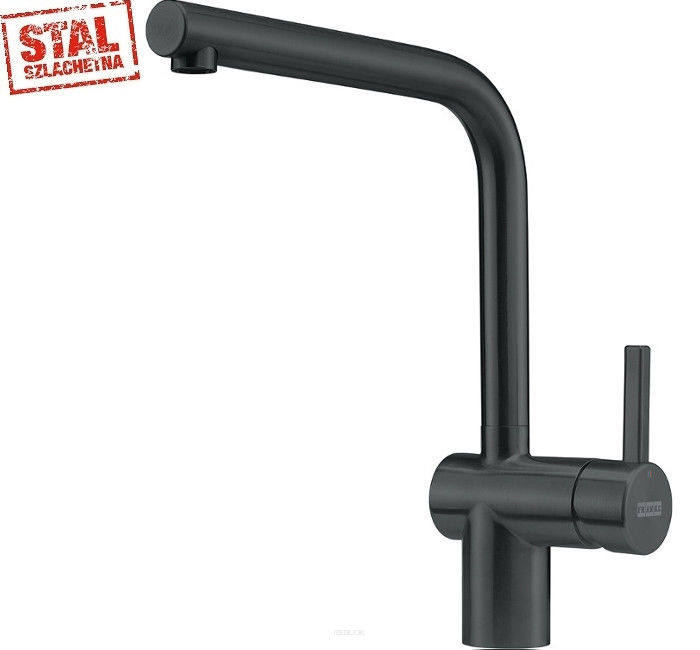

Bateria FRANKE ATLAS NEO czarna stal szlachetna (115.0550.424)

Franke Atlas Neo w czarnej stali: jedna wylewka, jeden ruch

Bateria wznosi się 297 mm nad blatem i kończy wylewką typu L osadzoną na stałe. Cały jej ruch zamyka się w obrocie o 180°, bo wylewki nie da się wyciągnąć ani przegiąć. Korpus wykonano ze stali szlachetnej 304 w odcieniu, który Franke nazywa czarną stalą szlachetną, a wodą steruje dźwignia umieszczona z boku.

Zasięg wyznacza półokrąg o promieniu wylewki

Stała wylewka pracuje w jednej płaszczyźnie. Obrót o 180° zatacza półokrąg wokół osi korpusu, a strumień pada zawsze w tej samej odległości od tej osi. Zasięg zależy więc wyłącznie od tego, gdzie bateria stanie względem komory.

Decyzja o tym miejscu zapada przy wierceniu blatu albo kołnierza zlewozmywaka. Po osadzeniu korpusu zostaje już tylko obrót, dlatego położenie punktu wodnego dobiera się razem ze zlewozmywakiem, a nie po jego wklejeniu.

14,56 l/min przy trzech barach i strumień laminarny

Aerator laminarny formuje strumień zwarty i przejrzysty zamiast napowietrzonego. Woda spada jednolitym słupem, więc rozprysk wokół komory maleje. Przy ciśnieniu 3 barów przez wylewkę przechodzi 14,56 l/min wody mieszanej.

Głowica ceramiczna 35 mm i dźwignia od 0° do 90°

Wewnątrz korpusu pracuje głowica ceramiczna o rozmiarze 35 mm. Ruch dźwigni przekłada się na wzajemne przesunięcie ceramicznych płytek, które ustalają naraz natężenie strumienia i proporcję wody zimnej do ciepłej.

Dźwignia stoi z boku korpusu, a jej zakres ruchu obejmuje 90°. Takie umieszczenie ułatwia sterowanie strumieniem również wtedy, gdy bateria stoi blisko ściany i za korpusem brakuje zapasu miejsca.

Montaż na jednym przelocie

Bateria siada w jednym otworze o średnicy 35 mm, wywierconym w blacie albo w kołnierzu zlewozmywaka, i trzyma się nakrętki dokręcanej od spodu. Pod blatem zostają dwa wężyki o długości 450 mm zakończone przyłączem 3/8 cala, które trafiają na zawory kątowe.

Co sprawdzić przed zamówieniem

• Miejsce punktu wodnego, przed wierceniem blatu. Przy stałej wylewce zasięg wynika z położenia korpusu, więc otwór 35 mm wypada zaplanować razem z układem komór zlewozmywaka.
• Położenie zaworów kątowych, przed zabudową szafki. Wężyki mają 450 mm, a odcinek ten zaczyna się pod korpusem baterii, dlatego zawory odsunięte w bok szafki wypadają poza zasięgiem i wymuszają przedłużki.
• Rodzaj podgrzewania wody. Wersja wysokociśnieniowa wiąże się z instalacją, w której obie rury dochodzą pod ciśnieniem sieci.
• Gwarancja. Program przedłużonej gwarancji Franke wyłącza baterie kuchenne, dlatego rejestracja tego zakupu niczego nie wydłuży. Warunki podstawowe określa karta gwarancyjna dołączona do produktu.

Specyfikacja techniczna

Pytania

Czy wysokość 297 mm oznacza prześwit nad komorą?

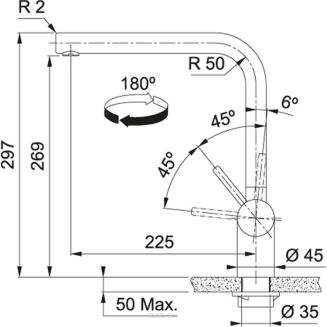

Nie, to wymiar całej baterii liczony od blatu do najwyższego punktu korpusu. Prześwit pod wylewką, czyli miejsce na wysoki garnek, wypada niżej i wychodzi z rysunku wymiarowego dołączonego do produktu.

Czy przepływ 14,56 l/min obowiązuje w każdej instalacji?

Wartość zmierzono dla wody mieszanej przy ciśnieniu 3 barów, więc opisuje ten jeden warunek pomiaru. W instalacji o innym ciśnieniu wynik będzie inny, a samą liczbę traktuje się jako punkt odniesienia przy doborze podgrzewacza albo zaworów.

Co oznacza określenie „bateria wysokociśnieniowa”?

Woda zimna i ciepła dochodzą do korpusu pod ciśnieniem instalacji, a mieszanie zachodzi wewnątrz baterii. Otwarty podgrzewacz nad zlewozmywakiem potrzebuje armatury bezciśnieniowej z trzecim przyłączem, a tego wariantu model nie obejmuje, dlatego sposób podgrzewania wody ustala się przed zamówieniem.
