Bateria FRANKE ATLAS NEO PULL-OUT WINDOW stal szlachetna (115.0521.439)

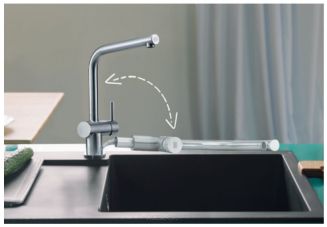

Franke Atlas Neo pull-out window: wersja podokienna ze stali szlachetnej

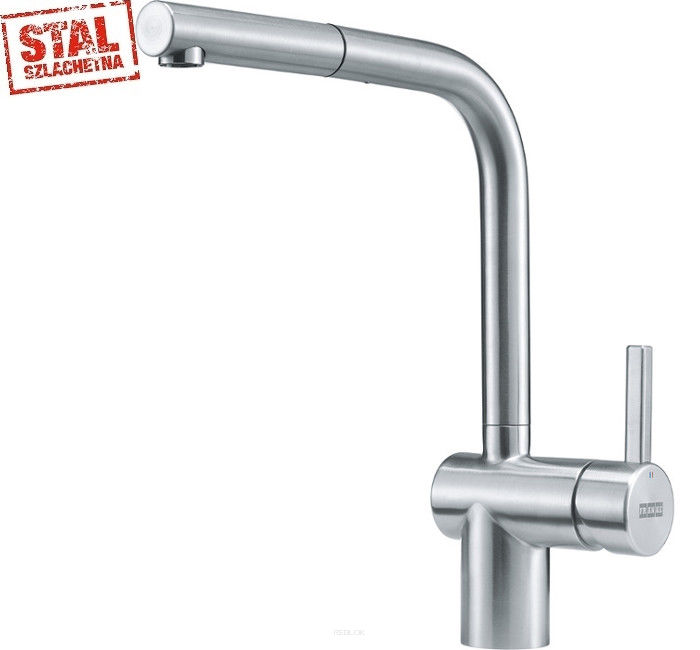

Zlewozmywak pod oknem oznacza zmywanie w świetle dziennym, a zarazem mniej swobody pod blatem. Atlas Neo pull-out window to wersja podokienna z wyciąganą wylewką, przygotowana pod taką właśnie zabudowę. Korpus i wylewkę wykonano ze stali szlachetnej 304, a powierzchnię poprowadzono okrężnym szczotkowaniem, które daje kierunkowy, matowy rysunek.

Wężyki 800 mm zamiast 450 mm w wersji podstawowej

Cała linia Atlas Neo wychodzi spod blatu na wężykach o długości 450 mm. Tutaj odcinek liczy 800 mm, czyli o 350 mm więcej drogi między korpusem a zaworami kątowymi. Poza tą jedną pozycją obie wersje pokrywają się co do wartości: ten sam rysunek techniczny korpusu, ta sama wysokość 297 mm, ten sam wysięg 225 mm i ten sam obrót o 180° co w modelu 115.0521.438.

Zapas długości pracuje dokładnie tam, gdzie ta bateria trafia. Szafka pod oknem bywa płytsza od sąsiednich, a przyłącza wypadają w niej z boku, za koszem na odpady albo pod syfonem, bo środek tylnej ścianki zajmuje instalacja poprowadzona wcześniej.

Wylewka schodzi z ramienia na nylonowym wężu

Górna część wylewki odłącza się od ramienia i zostaje w dłoni, prowadzona szarym wężem z nylonu. Ruchomy przegub w miejscu połączenia dokłada do tego pochylenie samej główki, więc strumień kieruje się także w dół i w bok, bez przestawiania całej baterii.

Płaska sylwetka ma swoją cenę: pod ramieniem biegnącym na wysokości 270 mm wysoki garnek się nie zmieści. Wyciągana wylewka odwraca tę sytuację, bo wodę podaje się wtedy do naczynia stojącego na blacie, zamiast wstawiać naczynie pod baterię.

Strumień laminarny i wydatek 8,8 l/min

Aerator pracuje tu laminarnie, więc strumień zachowuje jednolity kształt na całej drodze do komory i słabiej odbija się od jej ścianek. Przy zlewozmywaku ustawionym pod szybą okna ograniczenie rozprysków ma dodatkowe znaczenie, bo za komorą stoi ościeżnica i parapet.

Przy ciśnieniu 3 barów wydatek wody mieszanej wynosi 8,8 l/min. Funkcji oszczędzania wody ta wersja nie obejmuje, czyli w torze wypływu nie stoi ogranicznik, a zużycie zależy od wychylenia dźwigni.

Otwór 35 mm, blat do 50 mm, wężyki 800 mm

• Przelot w blacie albo w pokładzie zlewozmywaka: 35 mm średnicy.
• Rozeta o średnicy 45 mm, przykrywająca krawędź przelotu.
• Grubość blatu do 50 mm wg rysunku technicznego producenta.
• Mocowanie od spodu, nakrętką zaciskaną na korpusie.
• Instalacja: przyłącze 3/8 cala i wężyki 800 mm.

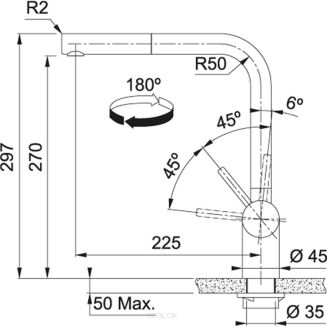

• Sylwetka: 297 mm wysokości, ramię na 270 mm, wysięg 225 mm wg rysunku technicznego producenta.

Sześć powyższych pozycji najlepiej przekazać osobie zajmującej się montażem jeszcze przed wierceniem otworu.

Specyfikacja techniczna

Pytania

Czy określenie „podokienna” oznacza, że baterię da się złożyć albo obniżyć?

Nie. Do montażu pod oknem karta katalogowa nie przewiduje ani zawiasu, ani mechanizmu opuszczania, a rysunek techniczny podaje tę samą wysokość 297 mm co w wersji bez dopisku window. Nazwa wskazuje przeznaczenie zabudowy, a nie ruchomą konstrukcję. Przy skrzydle otwieranym do wnętrza kuchni prześwit między blatem a szybą zostaje więc wartością do zmierzenia na miejscu.

Dlaczego wydatek wynosi 8,8 l/min, a w wersji 115.0521.438 aż 8,94 l/min?

Obie liczby pochodzą z kart katalogowych producenta i obie zmierzono przy ciśnieniu 3 barów. Przyczyny różnicy karty nie podają, a poza nią oba modele mają ten sam aerator laminarny i ten sam rysunek korpusu. Przy doborze podgrzewacza albo filtra znaczenie ma rząd wielkości, czyli około 9 litrów na minutę.

Co zakrywa rozeta o średnicy 45 mm?

Podstawa korpusu mierzy Ø45 mm i przylega do blatu wokół otworu o średnicy 35 mm. Zostaje więc 5 mm materiału po każdej stronie przelotu. Przy wymianie starszej baterii warto sprawdzić, czy poprzedni otwór nie został poszerzony ponad 45 mm, bo wtedy jego krawędź wyjdzie spod rozety.
