Elica KIT0167757 - zestaw do instalacji jako pochłaniacz - NIKOLATESLA ALPHA/FIT/FIT XL/PRIME S/PRIME S+/VELVET

Elica KIT0167757: zestaw do pracy płyty NikolaTesla w trybie pochłaniacza z wylotem w cokole

Elica KIT0167757 to komplet elementów montażowych, który pozwala uruchomić płytę indukcyjną z systemem odciągu oparów NikolaTesla w trybie pochłaniacza (recyrkulacja), czyli w obiegu zamkniętym. Powietrze znad płyty nie trafia na zewnątrz budynku, lecz przechodzi przez dwa filtry ceramiczne i wraca do pomieszczenia przez przyłącze umieszczone na zewnątrz cokołu zabudowy. Wariant Plinth Out jest przewidziany dla zabudowy, w której cokół pozostaje dostępny od frontu.

Jak zestaw zmienia obieg powietrza

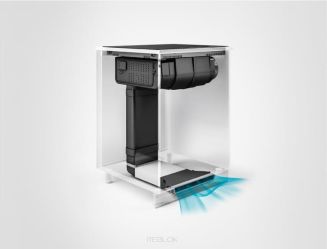

W obiegu zamkniętym powietrze krąży wewnątrz kuchni. Opary zasysane przez płytę schodzą kanałem w dół, przechodzą przez dwa filtry ceramiczne wchodzące w skład zestawu, a następnie wracają do pomieszczenia przez kratkę w cokole. Filtry są warunkiem działania tego trybu, a nie dodatkiem: to one wiążą cząstki zapachowe. Bez nich instalacja przetłaczałaby powietrze z powrotem do kuchni razem z wonią smażenia. Ponieważ powietrze nie opuszcza pomieszczenia, zabudowa nie wymaga otworu w ścianie zewnętrznej ani wpięcia w kanał wentylacyjny, a ogrzane powietrze zostaje w kuchni.

Trasa w cokole i wymiary montażowe

Zestaw prowadzi powietrze od wylotu płyty do lica cokołu gotowymi elementami o stałych przekrojach. Odcinek pionowy oraz większa część trasy poziomej mają przekrój 94 × 227 mm, a tuż przed wylotem kolano redukcyjne 90° zmienia go na 55 × 227 mm. Obniżenie wysokości kanału do 55 mm decyduje o tym, że trasa mieści się w cokole o wysokości od 6 cm. Cokół niższy wyklucza ten wariant instalacji, dlatego wysokość podstawy zabudowy sprawdza się jeszcze przed zamówieniem frontów.

Prosty odcinek kanału ma 500 mm długości, a za nim pracuje krótszy odcinek wylotowy. Jeśli droga od płyty do miejsca wylotu w zabudowie jest dłuższa, zestaw wymaga uzupełnienia o dodatkowe elementy kanału, których nie zawiera. Styki elementów uszczelnia dołączona taśma klejąca; nieszczelność na połączeniu sprawia, że część oczyszczonego powietrza rozchodzi się wewnątrz szafki zamiast wyjść przez kratkę. Samo przyłącze wylotowe ma chromowany profil i własny wspornik, więc pozostaje widocznym elementem frontu cokołu i wymaga zaplanowania miejsca w linii mebli.

Czym różni się od pozostałych zestawów do NikolaTesla

Warianty zestawów filtrujących Elica różnią się sposobem wyprowadzenia oczyszczonego powietrza, a nie zasadą pracy. KIT0167757 odpowiada za wylot na zewnątrz cokołu, przez widoczną kratkę. Gdy powietrze ma wracać do kuchni wylotem ukrytym w samym cokole, właściwym produktem jest KIT0167756 (Plinth In). Gdy ma wychodzić do tyłu zabudowy, stosuje się KIT0180522 (Back Outlet). Zestawy nie są zamienne, bo różnią się geometrią końcowego odcinka trasy.

Ten komplet nie ma też zastosowania w instalacji wywiewnej. Jeśli kuchnia dysponuje kanałem odprowadzającym powietrze na zewnątrz budynku i płyta ma z niego korzystać, zestaw jest zbędny.

Eksploatacja filtrów ceramicznych

Filtry ceramiczne to materiał eksploatacyjny. Ich skuteczność spada wraz z liczbą przepracowanych godzin, więc po pewnym czasie wymagają obsługi albo wymiany na nowe. Karta produktu samego zestawu nie podaje interwału ani procedury dla tych filtrów; określa je instrukcja konkretnego modelu płyty NikolaTesla. Czytelnym sygnałem zużycia jest powrót zapachów gotowania do pomieszczenia mimo pracy odciągu na wysokim biegu. Ponieważ trasa biegnie w cokole, dostęp do filtrów warto przewidzieć już na etapie projektu zabudowy, zanim front zostanie zamocowany na stałe.

Ważne

KIT0167757 jest kompatybilny z płytami NikolaTesla Alpha, Alpha B, Alpha Advance, Fit, Fit XL oraz Fit 3Z. Nazwa handlowa zestawu wymienia dodatkowo Prime S, Prime S+ i Velvet, dlatego dla tych wersji zgodność warto potwierdzić przed zakupem, podając pełny kod płyty. Zestaw nie zawiera płyty indukcyjnej.

W zestawie i do dokupienia

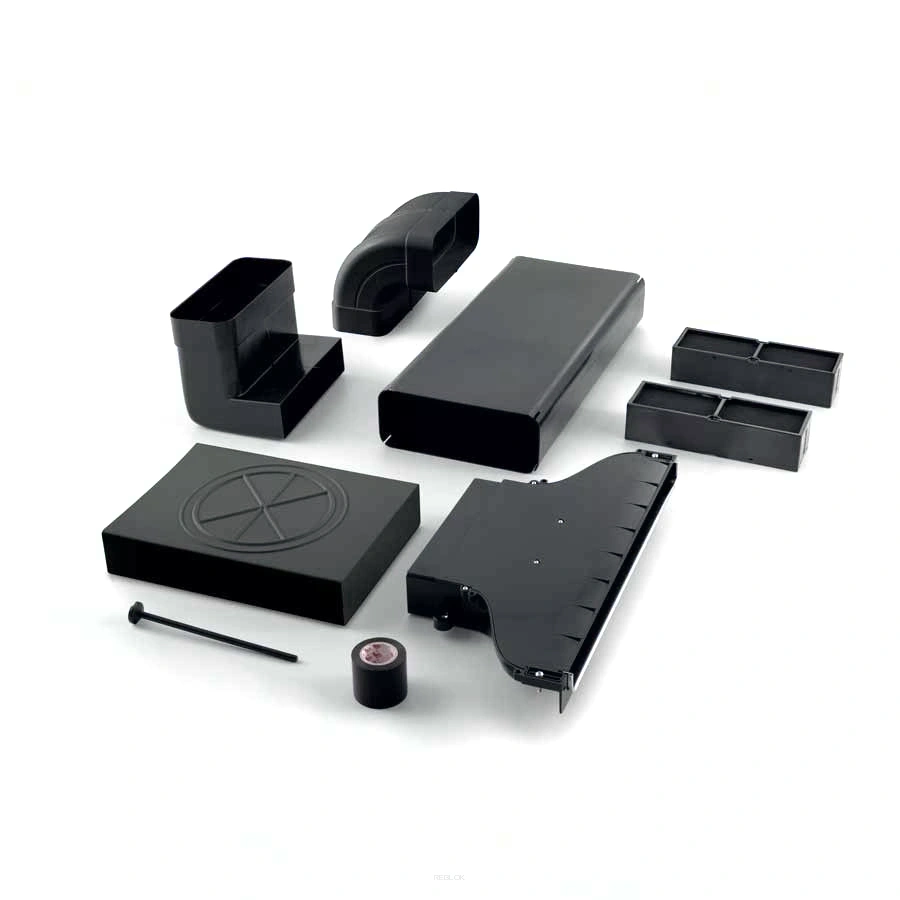

• W zestawie: dwa filtry ceramiczne, złączka prostokątna, kolano prostokątne 90°, kolano prostokątne 90° z przejściem z pionu na poziom, dwa kanały prostokątne (odcinek prosty i odcinek wylotowy), zewnętrzne przyłącze wylotowe do cokołu z profilem chromowanym wraz ze wspornikiem oraz taśma klejąca. Pełne wymiary poszczególnych elementów podaje specyfikacja.
• Do dokupienia: zapasowe filtry ceramiczne na wymianę po zużyciu kompletu z zestawu; dodatkowe elementy kanału, gdy trasa w cokole ma być dłuższa niż odcinki dołączone przez producenta.
• Poza zestawem: płyta indukcyjna NikolaTesla. Komplet obejmuje wyłącznie trasę powietrza i filtry ceramiczne.

Najczęstsze pytania

Czy po montażu zestawu nadal potrzebny jest kanał na zewnątrz budynku?
Nie. Zestaw służy właśnie do pracy bez takiego kanału: oczyszczone powietrze wraca do kuchni.

Czy oprócz filtrów ceramicznych dokupuje się osobny wkład węglowy?
Nie. Filtrację w tym rozwiązaniu prowadzą dwa filtry ceramiczne dołączone do zestawu, a osobnego wkładu producent w tym komplecie nie przewiduje.

Czy elementy pasują do płyt innych marek?
Nie. Przekroje i złączki są dopasowane do wylotów płyt NikolaTesla wymienionych w specyfikacji.

Dla kogo

Zestaw sprawdzi się w kuchniach, w których płyta NikolaTesla ma pracować bez połączenia z instalacją wywiewną: w mieszkaniach bez możliwości przebicia ściany zewnętrznej, przy zabudowie wyspowej oddalonej od pionów wentylacyjnych oraz przy remontach, w których poprowadzenie kanału przez ścianę nie wchodzi w grę. Wariant z wylotem na zewnątrz cokołu wybiera się wtedy, gdy cokół zabudowy pozostaje dostępny od frontu, a widoczna kratka z chromowanym profilem nie koliduje z linią mebli.

Specyfikacja

• Typ produktu: zestaw instalacyjny do pracy w trybie pochłaniacza (recyrkulacja powietrza)
• Wariant instalacji: Plinth Out, wylot oczyszczonego powietrza na zewnątrz cokołu meblowego
• Marka: Elica
• Kod producenta: KIT0167757
• EAN: 8020283050495
• Minimalna wysokość cokołu: 6 cm
• Filtry ceramiczne w zestawie: 2 szt.
• Złączka prostokątna: 80 × 94 × 227 mm
• Kolano prostokątne 90°: 94 × 227 mm
• Kolano prostokątne 90° z przejściem z pionu na poziom: z 94 × 227 mm na 55 × 227 mm
• Kanał prostokątny: 500 × 94 × 227 mm
• Kanał prostokątny (odcinek wylotowy): 218 × 55 × 300 mm
• Kratka wylotowa: zewnętrzne przyłącze wylotowe do cokołu z profilem chromowanym wraz ze wspornikiem
• Pozostałe elementy: taśma klejąca
• Kompatybilne modele wg kart produktu Elica: NikolaTesla Alpha, NikolaTesla Alpha B, NikolaTesla Alpha Advance, NikolaTesla Fit, NikolaTesla Fit XL, NikolaTesla Fit 3Z
