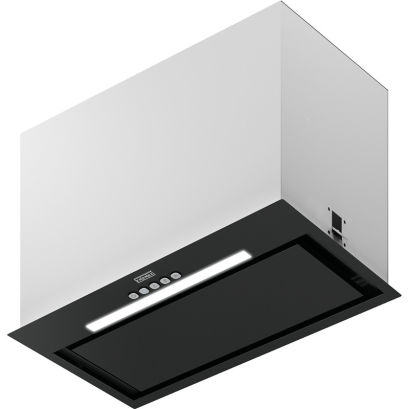

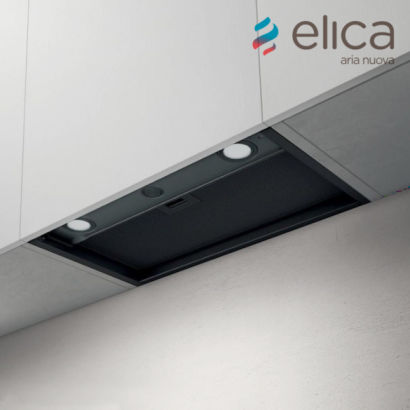

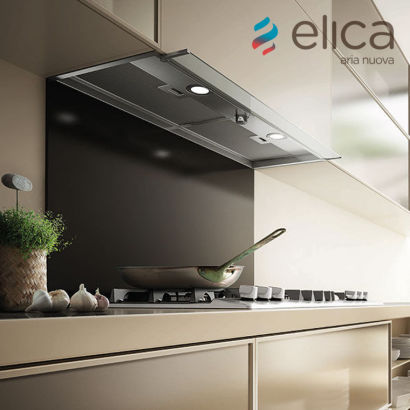

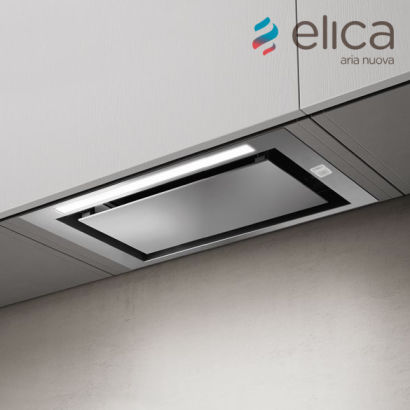

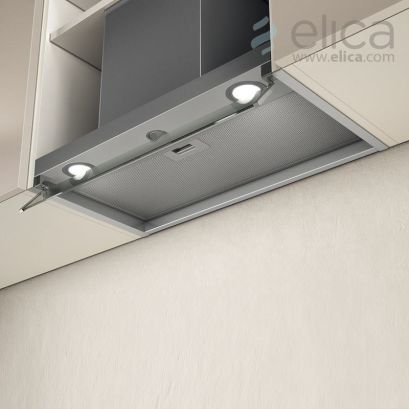

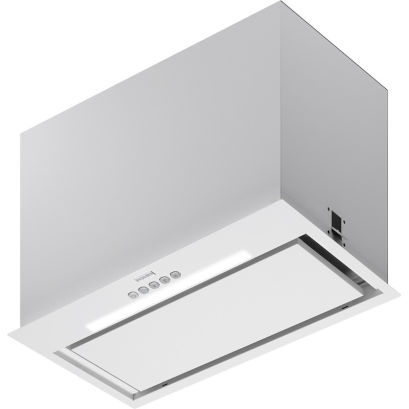

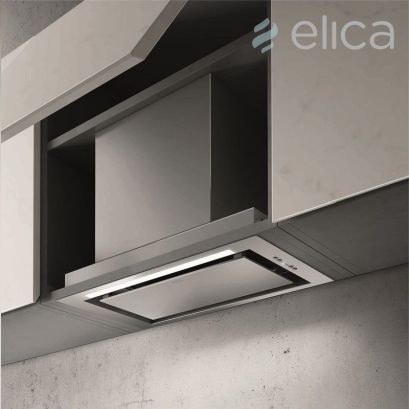

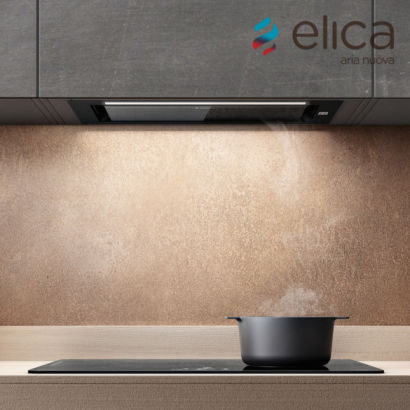

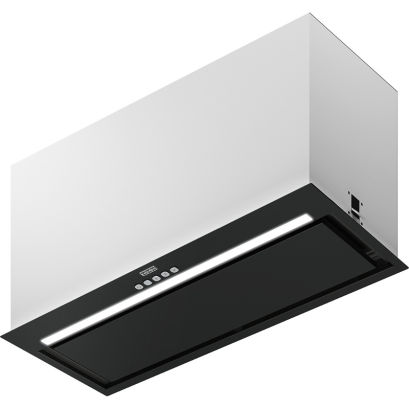

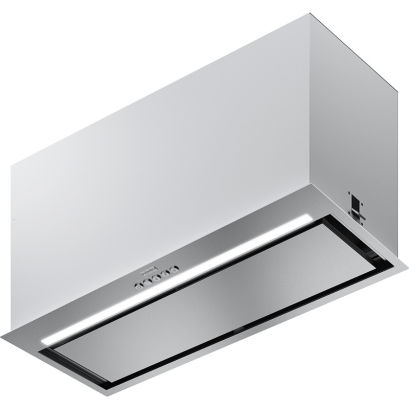

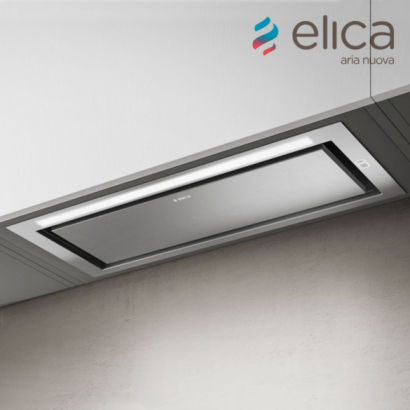

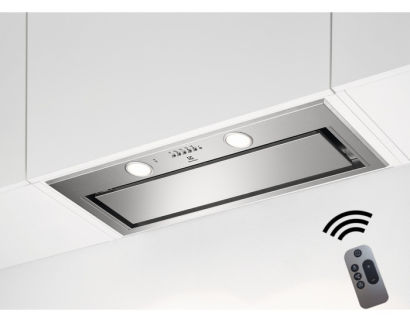

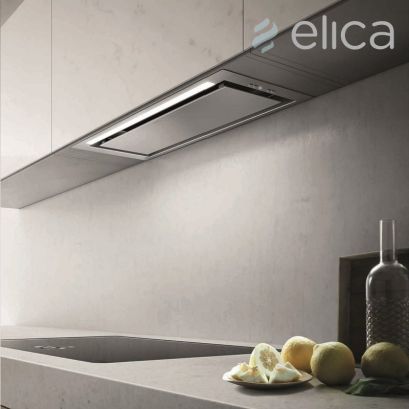

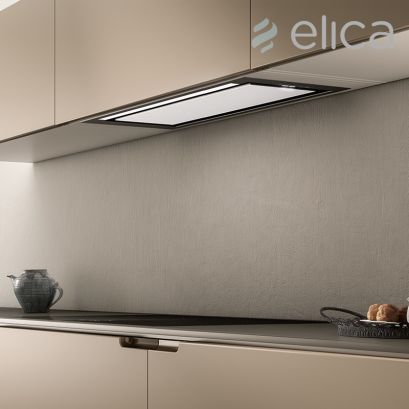

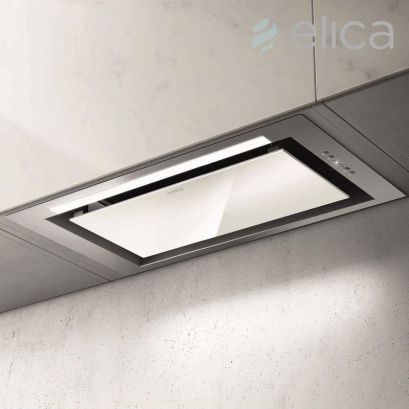

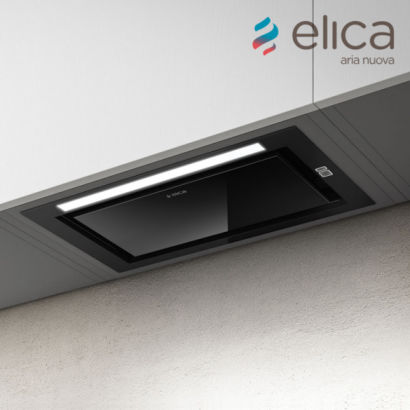

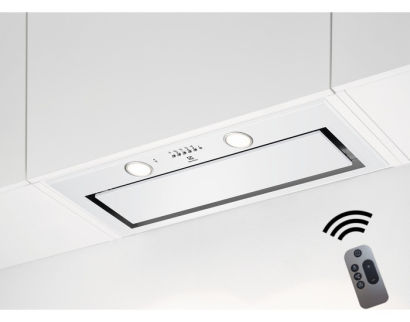

Urządzenie z tej grupy chowa w szafce wiszącej cały korpus, silnik i trasę rury, a na widoku zostawia wyłącznie płaszczyznę filtrów oglądaną od spodu. Wynika z tego zależność właściwa tylko dla tego typu montażu: szafka przestaje być tłem dla urządzenia i staje się częścią jego konstrukcji. To ona przenosi ciężar, wyznacza dostępną głębokość i decyduje, którędy powietrze wróci do kuchni.
Szafka jako element konstrukcji

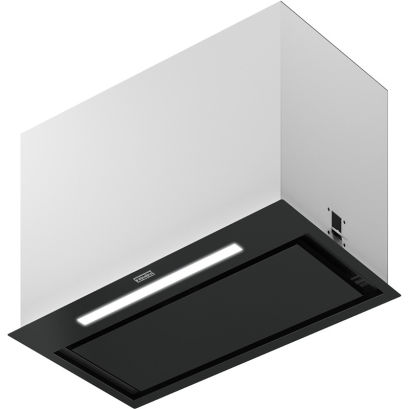

Korpus wsuwa się w otwór wycięty w dolnym wieńcu i dociąga śrubami albo zaciskami sprężynowymi do krawędzi płyty. Nośność szafki musi więc uwzględnić masę urządzenia razem z drganiami pracującej turbiny, a wieniec dolny powinien być pełny, nie ażurowy. Głębokość mebla wisi nad całą sprawą: typowa szafka ma około trzydziestu kilku centymetrów, co z góry ogranicza wymiary komory silnika i przekrój puszki rozprężnej.
Wnętrze szafki przestaje być przy tym w pełni użyteczne. Korpus wraz z kanałem zabiera znaczną część kubatury, dlatego półkę nad urządzeniem planuje się dopiero po sprawdzeniu rysunku montażowego, a nie na oko.
Wycięcie w wieńcu i przygotowanie mebla
- Otwór w dnie wycina się według szablonu producenta, z zachowaniem marginesu do przednich i tylnych krawędzi wieńca.
- Przejście na rurę wymaga otworu w półce albo w górnej płycie szafki, poprowadzonego tak, żeby kanał nie załamywał się ostro tuż nad urządzeniem.
- Zasilanie doprowadza się do wnętrza szafki, poza obrys korpusu, najczęściej przez otwór w ściance bocznej.
- Front szafki zostaje nietknięty, bo cała obudowa kryje się wewnątrz mebla.
Spłaszczona turbina i realna wydajność
Ograniczona głębokość wymusza inną geometrię niż w konstrukcjach kominowych: turbina i puszka rozprężna są spłaszczone, przez co przy tej samej mocy silnika trudniej o wysoki spręż. W praktyce znaczy to, że urządzenie z tej grupy gorzej znosi długie kanały z wieloma zagięciami. Trasę warto więc skrócić do minimum, a przekrój rury utrzymać taki, jaki podaje instrukcja, bez redukcji zakładanej dla wygody montażu.
Wydajność dobiera się tak jak przy każdym innym typie, mnożąc kubaturę pomieszczenia przez liczbę wymian powietrza na godzinę. Warto jednak liczyć się z tym, że przy zabudowie w meblu droga powietrza jest dłuższa niż przy konstrukcji przyściennej, więc zapas ponad wynik obliczenia jest tu bardziej uzasadniony.
Obieg zamknięty wewnątrz mebla
Przy pracy bez wyprowadzenia na zewnątrz oczyszczone powietrze musi opuścić szafkę, a nie krążyć w jej wnętrzu. Rozwiązuje się to na dwa sposoby: wylotem wyprowadzonym nad szafkę, ponad linią frontów, albo kratką w wieńcu górnym. Zamknięcie tej drogi jest najczęstszym błędem przy montażu w meblu, bo urządzenie pracuje wtedy w obiegu zamkniętym wewnątrz obudowy, dławi się własnym wydmuchem i nagrzewa szafkę. Filtr węglowy pracuje wyłącznie w tym trybie i bez niego powietrze wraca do kuchni razem z zapachami.
Dostęp do filtrów i codzienna obsługa

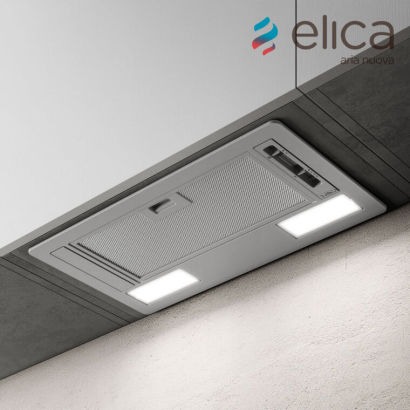

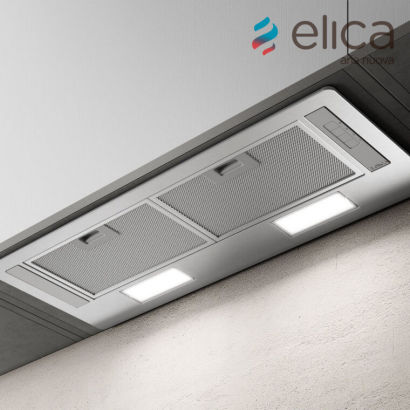

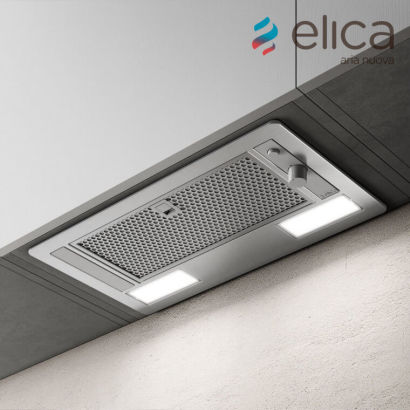

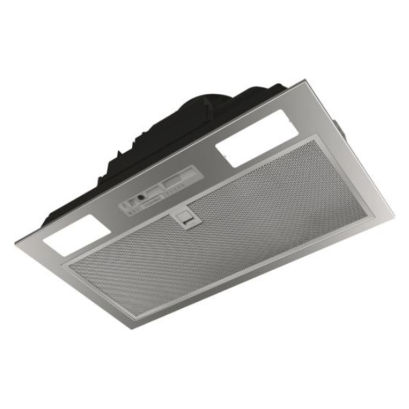

Filtry tłuszczowe wyjmuje się od spodu, stojąc przy płycie, co jest wygodniejsze niż przy konstrukcjach wysoko zawieszonych. Warto sprawdzić, czy kasety zwalnia się zatrzaskiem jedną ręką, bo przy myciu co trzy do czterech tygodni różnica w wygodzie kumuluje się przez lata. Filtr węglowy siedzi głębiej, przy turbinie, więc jego wymiana wymaga zwykle wyjęcia kaset tłuszczowych. Oświetlenie oświetla płytę z niewielkiej odległości i przy jasnym blacie potrafi razić, dlatego regulacja jego natężenia bywa tu bardziej przydatna niż w konstrukcjach wiszących wyżej.
Pytania o okapy montowane w dnie szafki
Czy takie urządzenie zmieści się w każdej szafce?
Decyduje głębokość i wysokość wewnętrzna korpusu meblowego, a nie sama szerokość frontu. Płytkie szafki nad płytą bywają za ciasne, dlatego wymiary bierze się z rysunku montażowego konkretnego urządzenia jeszcze przed zamówieniem mebli.
Co zostaje w szafce po montażu?
Zwykle wąska przestrzeń nad urządzeniem, wystarczająca na płaskie przedmioty. Przy wersji z wyprowadzeniem kanału do góry trasa rury zabiera dodatkowe miejsce, więc szafkę nad płytą lepiej z góry przeznaczyć na sam okap.
Czy ten typ jest cichszy od okapu kominowego?
Płyta meblowa i fronty tłumią część dźwięku, ale spłaszczona turbina przy tej samej wydajności pracuje na wyższych obrotach. Wrażenie zależy więc od konkretnej konstrukcji, a porównywać warto wartości dla biegu używanego na co dzień.
Jak wyprowadzić powietrze w obiegu zamkniętym?
Nad szafkę, przez wylot ponad linią frontów albo kratkę w wieńcu górnym. Powietrze nie może wracać do wnętrza mebla, bo urządzenie zaczyna zasysać własny wydmuch i traci skuteczność.
Czy da się dołożyć takie urządzenie do gotowej kuchni?
Tak, o ile szafka nad płytą ma wystarczającą głębokość i pełny wieniec dolny. Wymaga to wycięcia otworu w dnie oraz przejścia na kanał, więc prace wykonuje stolarz, a nie montażysta sprzętu.
Czy potrzebny jest osobny wyłącznik przy płycie?
Nie, urządzenie ma własny panel na krawędzi czołowej, dostępny od spodu szafki. Warto natomiast sprawdzić, czy przyciski są czytelne po ciemku, bo przy tym montażu patrzy się na nie pod kątem.
